@p_himikЯ не специалист, но что такое "TN-TT"? Разве TN и TT (и IT ещё) не взаимоисключающие?
По картинке всё равно, кмк, не понять, потому что неизвестно доподлинно, как чёрный кабель разведён до этого щитка.
2026-04-13 13:18:25
@p_himikА, блин, приход же сверху, я слепой. Это ж просто TT тогда.
2026-04-13 13:28:12
@OlegP100500Приходит сверху уходит снизу это обычай. Не факт, что придерживаются в данном случае.
2026-04-13 13:21:54
@p_himikУ меня в вводном так, да, а внутри уже наоборот - и глаз замылился. :)
2026-04-13 13:22:42
@itoolsyМожет и не сверху. Сверху видно, что кабель земляной заподлицо отчикан. А снизу на земле табличка висит
2026-04-13 13:26:17
@p_himikТак для нагрузки же нужна земля - если сверху это в дом, то откуда земля в доме?
Отчикан может быть потому, что был только кабель PE+N, а просто N не было.
2026-04-13 13:29:43
@itoolsyЗначит снизу отдельно земл - это ввод земли? Там, где стальная табличка висит
2026-04-13 13:30:53
@NightWatchTgда
зелёные - это земля
2026-04-13 13:31:44
@p_himikДа, у меня 1-в-1 так же сделано.
2026-04-13 13:31:16
@itoolsyТогда все сошлось. Меня смутил ввод нейтрали снизу
2026-04-13 13:31:51
@NightWatchTgт.е. и у вас - TT?
2026-04-13 13:31:56
@p_himikНасколько я сам смог сделать вывод - да. :)
Пристально вглядывался, когда разбирался, и не нашёл отличий между реальностью и тем, что есть в описаниях и на схемах TT.
2026-04-13 13:32:46
@NightWatchTgя нигде не нашёл разделения PEN на PE и N - везде PE отдельно
2026-04-13 13:33:24
@p_himikТак это разделение как раз в TN-C-S предусмотрено.

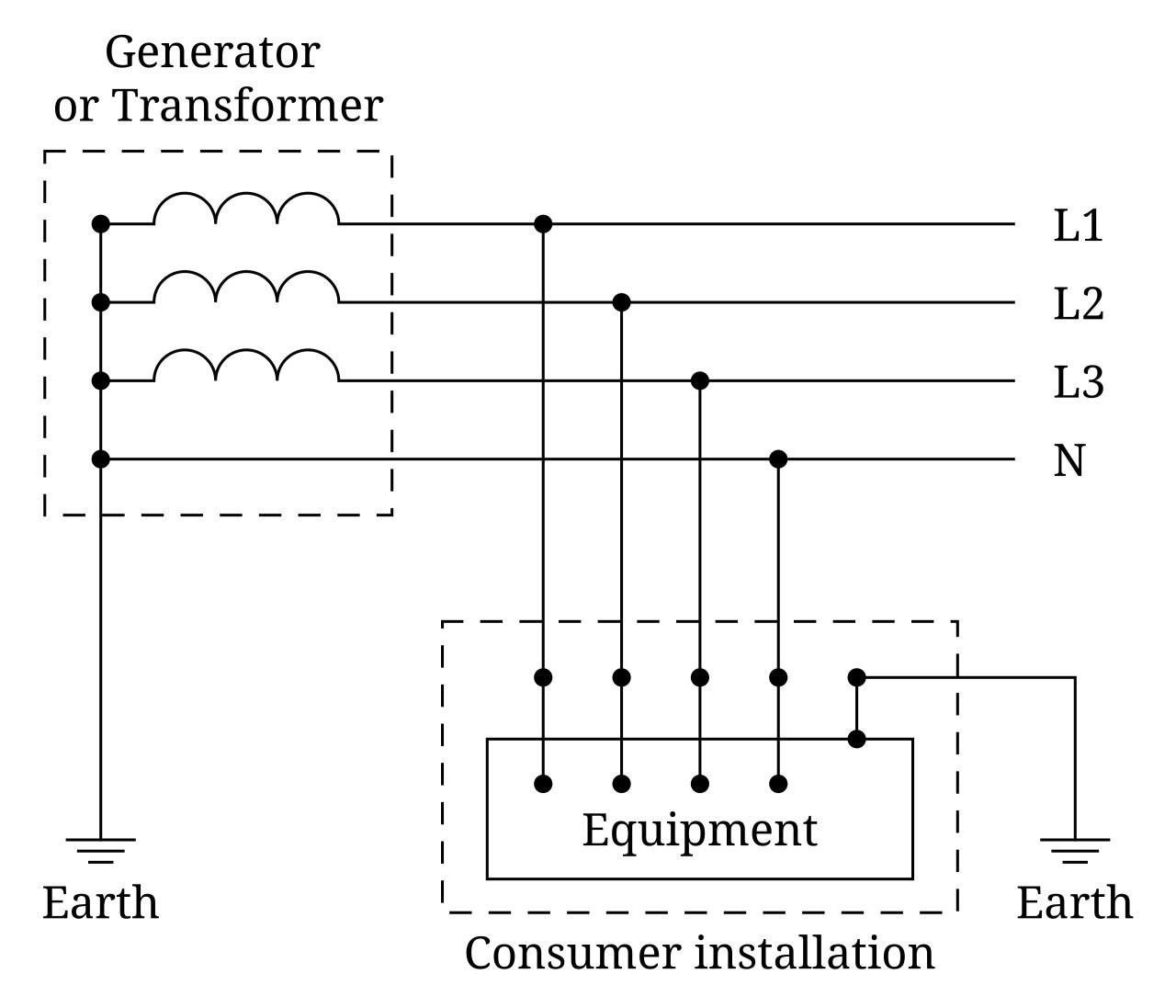

А в TT - от трансформатора 3P+N, а PE уже на клиенте, как на картинке.
2026-04-13 13:35:07
@itoolsyЯ ж верно понимаю, что это накладывает необходимость иметь полноценный контур защемления у себя? Эти штыри вглубь земли и все остальное?
2026-04-13 13:38:19
@NightWatchTgда, у меня аж 3 штыря загнаны
2026-04-13 13:39:54
