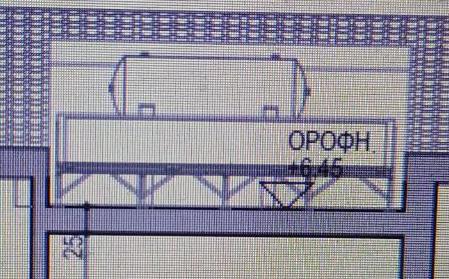

На чертежах так

А как в такой схеме обслуживать баки/насосы? Подлезть будет версьма непросто - буквально ползком :)

а где на чертеже депозит?

а насколько размеры этих деталей с чертежа соответствуют реальным размерам оборудования?

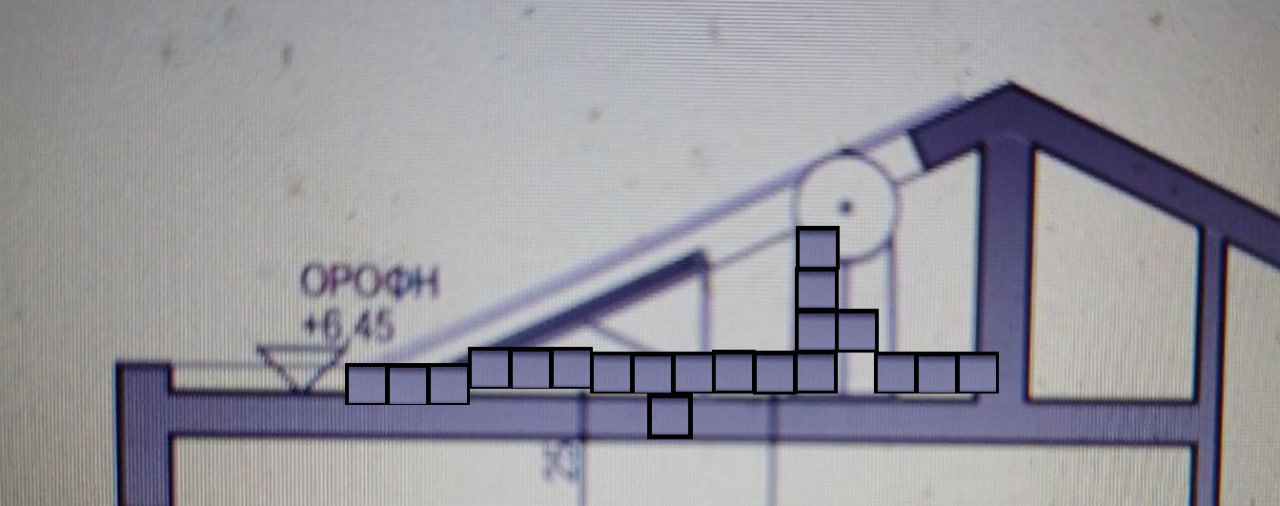

вот я кубиков по 25 см накопипастил в качестве линейки. Получается накопитель горячей воды диаметром около 60 см нарисован, стоит на высоте 75 см. Вроде норм... Панель изображена диагональю треугольника 7 на 3 квадратика, то есть 175х75 см, это выходит 190 см высотой. Вроде тоже норм
