Достался газовый уличный обогреватель, грибок. Разобрал, все от пыли и говна почистил. Но не помню/не понимаю, как собрать эту деталь? Мож кто подскажет…

Не знаю, в чём суть, но выглядит так, будто блестящий шар может двигаться из-за чего-то (Поток газа? Уровень жидкости?). Его движение может давить на блестящий рычаг с чёрной пипкой - как раз на чёрную пипку. А сам рычак уже блестящей частью давит на чёрный выступ на второй фотке - на кнопку.

Соответственно, два маленьких лепестка на рычаге - ось его вращения.

Все так и есть, в закрытом состоянии и без грязи шарик начинает двигаться, бьет по лапке, она по кнопке)

Тогда я не понимаю, в чём проблема. :) Кнопка крепится к кожуху шарика, кожух крепится к корпусу всего устройства, судя по всему. Осталось только найти болты, сложить всё в верном порядке, закрутить.

Не, теперь то все ок, просто не было уверенности, что там точно все детали есть

А, а что шариком-то двигает? За что этот выключатель отвечает?

Непонятно…. И непонятно, почему при подключенном баллоне не идет газ отсюда вообще

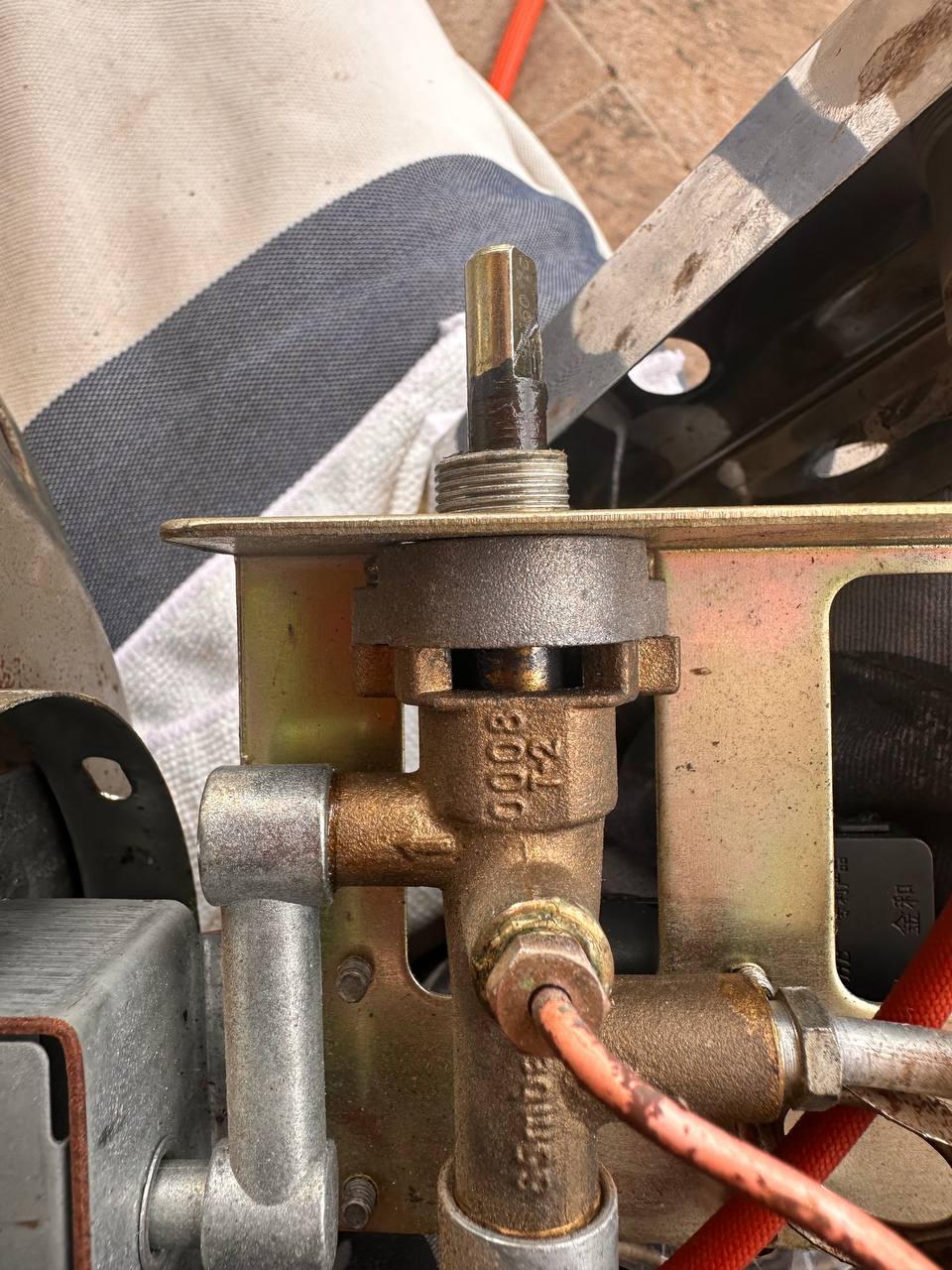

Там снизу термоклапан похоже, ручку надо скорее всего нажать и повернуть и держать, пока не нагреется датчик

А от чего он должен нагреваться?

От горящего пламени. Или газ совсем не подается? Даже если ручку нажать и повернуть?

Вообще никак не идет, из под этой уже вонять начинает

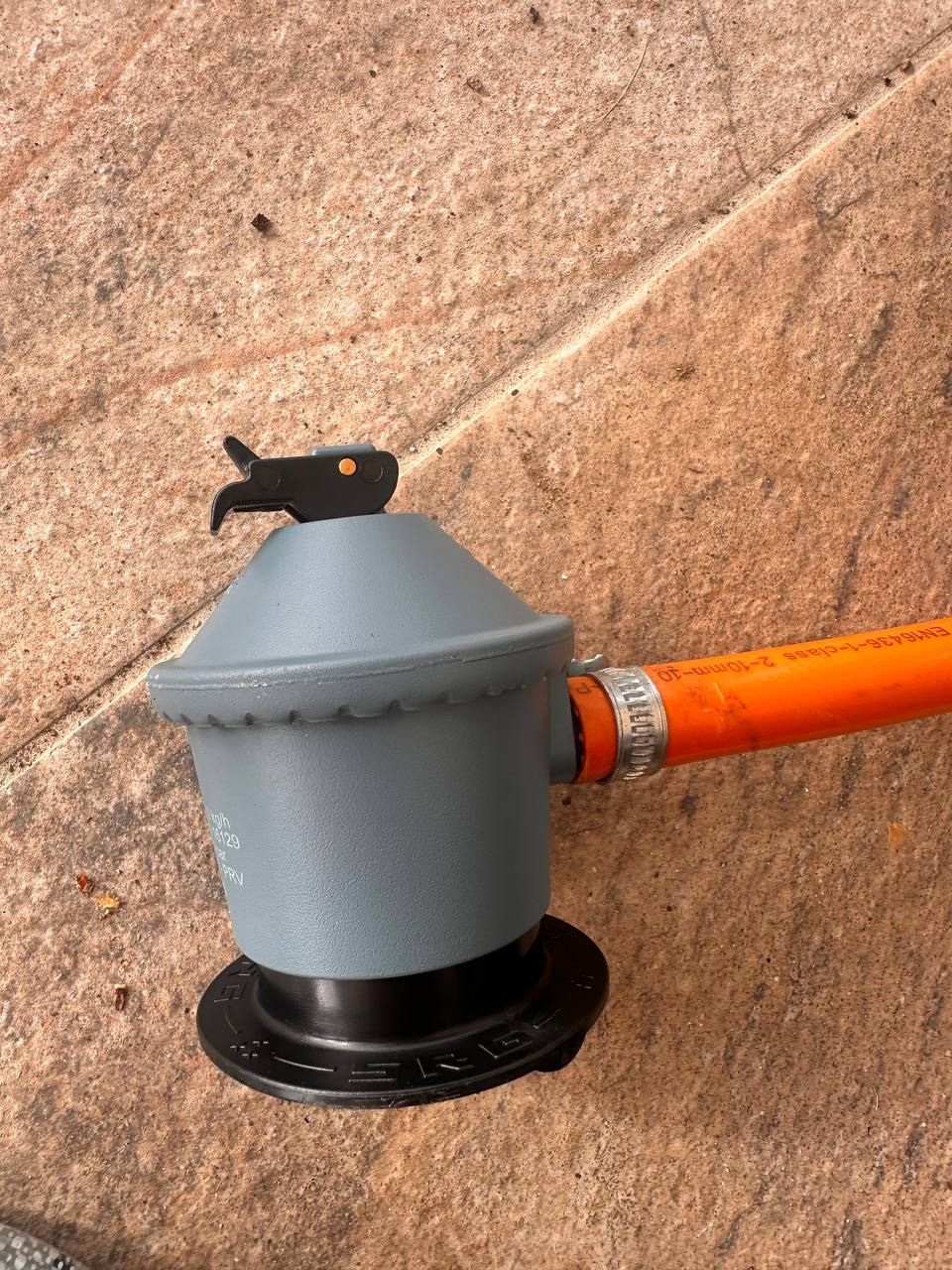

Из под нее никак не должно вонять, у вас не в порядке редуктор или баллон

Редуктор то правильно посажен? Эти часто с усилием усаживаются, там шарики которые прожать надо

Что можно сказать по фото (в общих чертах) На снимке видно: пластиковый корпус с металлическим шариком внутри — похоже на узел пьезоподжига / датчик наклона (anti-tilt) или элемент системы безопасности; рядом — шток/кнопка с пружиной, который обычно работает в паре с этим корпусом; такие узлы калиброваны и собираются в строгой ориентации, иначе обогреватель либо не запустится, либо станет опасным. Основные риски ❗️ неправильная сборка → газ подаётся без контроля пламени ❗️ отключение или заклинивание датчика → обогреватель не отключится при падении ❗️ утечка газа → реальный риск пожара или взрыва Что делать правильно Найти точную инструкцию производителя Посмотри модель и бренд на корпусе обогревателя (шильдик снизу или сзади) Ищи: Brand Model service manual или exploded view Проверить, является ли узел заводским модулем Во многих моделях он неразборный и меняется целиком Если инструкции нет Лучшее решение — сервисный центр или сертифицированный мастер по газу До сборки ❌ не подключать к газу ❌ не тестировать «на глаз» ❌ не фиксировать пружины/шарики клеем или подручными средствами Если хочешь, я могу помочь безопасно: определить точно, что это за узел (нужны бренд и модель обогревателя); найти официальный мануал или взрыв-схему; сказать, подлежит ли эта деталь ремонту или только замене. Напиши модель обогревателя (или пришли фото шильдика) — это самый безопасный следующий шаг.

Кнопку / крутилку запуска у обогревателя покажите.

В сборе и там должна быть надпись.

На off, на пилот ставил-пофиг

Моя Идея в том что там крутилка с 3 состояниями. Вкл / выкл / зажигание. Зажигание это повернуть и держать нажатым. Иногда если искры не хватает поджечь зажигалкой с супер длинным носиком. Не в сборе оно не будет штатном работать из-за функций безопасности.
