Eugene Pakhomov@p_himik
Кстати, есть какой-то нормальный tl;dr по поводу того, как щиток собирать?
Я тут уже начитался и, походу, как обычно - сколько людей, столько и мнений.
Стостраничные документы с адиабатическими уравнениями и временно-токовыми характеристиками тут я тоже видел, но хотелось бы чего попроще, для типичных ситуаций. :) Свет, розетки, плита с духовкой, кондиционеры.
2025-12-10 14:23:31
Ярослав@amt921
вводной автомат (дифф), шинка, остальные автоматы на нагрузки
всё
2025-12-10 14:24:53
OLEG Pjktu@OlegP100500
Розетки самое сложное (UK особенность) - кольцевая линия, оба провода под один автомат.
Остальное типично - дифы везде по размеру проводника.
2025-12-10 14:25:41
Alex@sunnyfpv
Сначала сгрупперуй линии вместе. Розетки соединяются кольцами, они с двух сторон заходят на один узо/дифф
2025-12-10 14:25:47
Eugene Pakhomov@p_himik
Про розетки кольцми - я тут треугольник нашёл. :)
Три тройки проводов в щитке идут к одним и тем же розеткам.
Думаю, все три и соединю.
2025-12-24 18:17:27
Alex@sunnyfpv
дальше духовка 4мм 32а , холодос если отдельный, микроволновка если отдельная, все на отдельный дифф 16-20А
2025-12-10 14:26:44
Alex@sunnyfpv
Есть нюанс, что если больше 10м от вводного автомата до щитка, надо ставить варистор
2025-12-10 14:28:02
Ярослав@amt921
УЗИП класс 2 и/или 3 - если быть точным
2025-12-10 14:28:27
Alex@sunnyfpv
Я русские названия неепу) по-кипрски он называется arestos switch)
2025-12-10 14:28:51
Ярослав@amt921
сурдж аррестор ващет)
2025-12-10 14:29:04
Alex@sunnyfpv
Да, так точно
2025-12-10 14:29:29
Eugene Pakhomov@p_himik
К счастью, не мой случай для центрального щитка.
Но у меня три щитка. :( Походу, соединены цепочкой и запросто может оказаться, что второй или третий щиток уже больше 10 м от вводного автомата.
2025-12-10 14:29:26
Eugene Pakhomov@p_himik

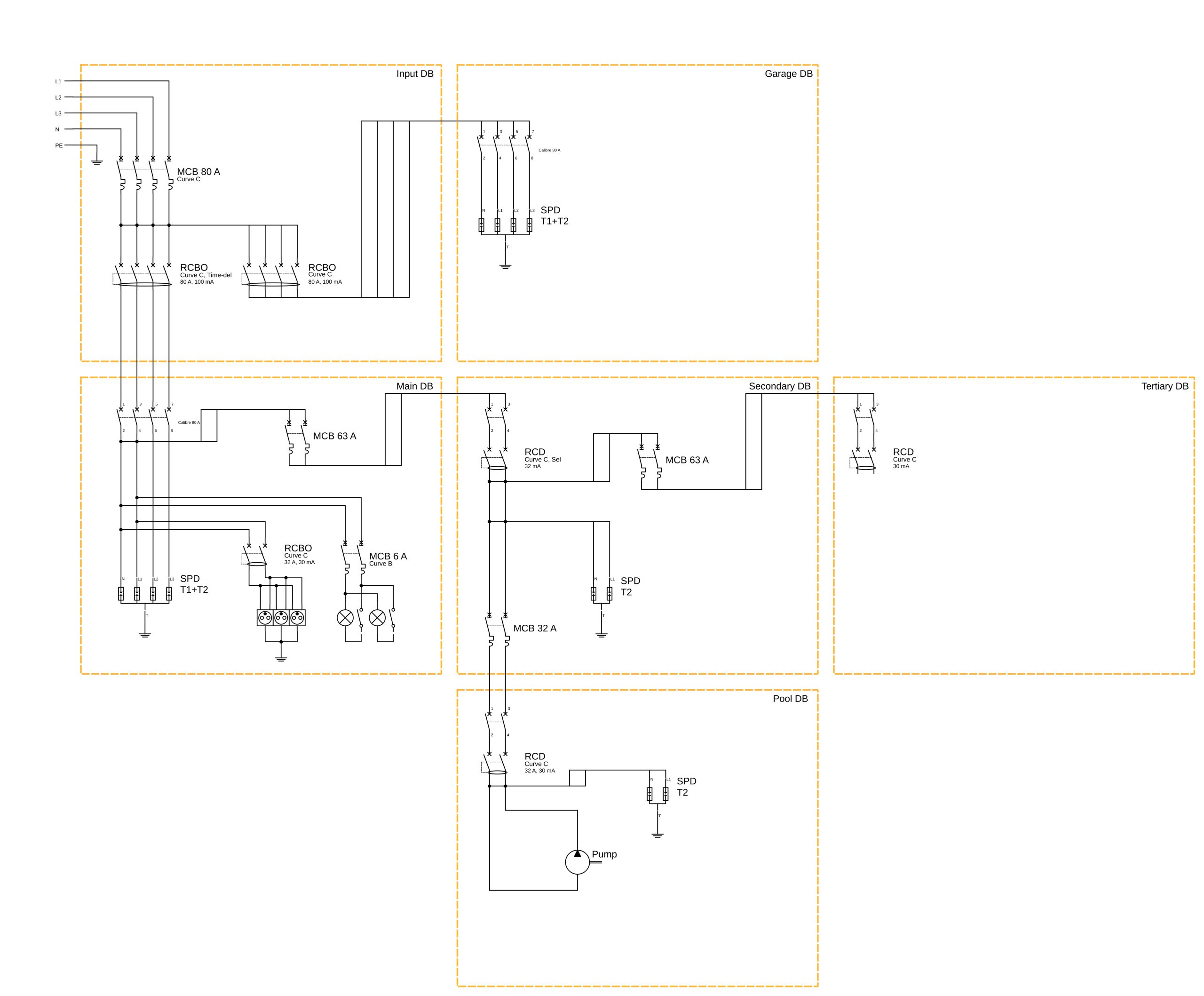

Чё-то вроде придумал.
Пока по верхам, не отмечая все розетки/лампочки/прочюю мелочь. И нагрузки по фазам пока не разбивал - всё на одну слепил для простоты картинки.
Всё нормально тут или что-то стоит по-другому сделать?
2025-12-28 22:48:18
Egor 🐱😺 Solominov@Senior_Oracle_DBA
вводной RCD/RCBO на 300мА лучше ставить до ответвления, с 100мА и 30мА часто ситуации возникают что при включение например залитой помпы повышения давления отрубит обе защиты.
2025-12-30 11:34:44
Eugene Pakhomov@p_himik
Да, спасибо, я там уже много чего поменял. :) Пока что совсем черновик, но как будет чистовик - выложу.
2025-12-30 13:18:05
Eugene Pakhomov@p_himik

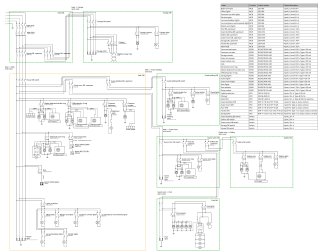

Вроде всё нормально теперь в схеме.
По-прежнему не все детали (кол-во розеток, лампочек и прочее), но они уже не принципиальны.
2026-01-07 11:23:27
Egor 🐱😺 Solominov@Senior_Oracle_DBA
А почему в варочную две фазы? Индукционка значительно проще тремя подключение. Посмотрите инструкцию по подключению
2026-01-07 12:37:57
Eugene Pakhomov@p_himik
Да вроде не принципиально по сложности.
А "почему" - да потому, что электрик уже проложил один жирный провод, который я теперь фиг достану. :)
2026-01-08 21:55:04
Batkovich Dmitry@itoolsy
Красивое )
2026-01-07 15:20:23
Eugene Pakhomov@p_himik
Угу, теперь дело за малым. :)
К сожалению, Curve B в Кафкасе почти нет, поэтому будет Curve C.
И Type B RCD у них вообще нет. :(
2026-01-07 16:15:12
Eugene Pakhomov@p_himik
Охх, больше 4ёх часов в Кафкасе провёл, ушёл через 20 минут после закрытия.
А в самом конце у них зависла платёжная система и меня отпустили со всеми покупками и без оплаты - просто подпись оставил.
Ироничный момент - всю дорогу до дома ехал за машиной с номерным знаком, начинающимся с "PAY".
2026-01-07 17:34:29
Kirill Koltsov@Kirill_Koltsov
серия PAY вышла в 2021 году кажется. их достаточно на острове но совпадение'с 😂
2026-01-07 19:59:22
Batkovich Dmitry@itoolsy
А зачем вам кривую B (я знаю про различия, потому и не совсем понимаю зачем....) и тем более rcd type B?? Если только у вас не заряжается машина во дворе. Берите F, за глаза. Но его тоже нет в Кафкасе(
2026-01-07 18:01:30
Eugene Pakhomov@p_himik
Curve B - больше подходит для ожидаемой нагрузки, у меня нет нигде inrush current заметных, всё инверторное или маломощное.
Ну и я ж не знаю, чего там мой любимый электрик в стены заложил. Лучше перебдеть тут, чем какую-нибудь скрутку подольше большим током нагревать
Type B - да, у меня электричка.
2026-01-07 18:06:41
Batkovich Dmitry@itoolsy
А, машина. Тогда да, его.
Про кривую B, дискуссионно, но совершенно не критично, кроме возможных ложных срабатываний.
Все равно красиво получится))
2026-01-07 18:08:39
Eugene Pakhomov@p_himik
здесь должен был быть медиа файл, но наш сервер не резиновый: MessageMediaUnsupported
2026-01-07 18:10:22
Eugene Pakhomov@p_himik
Удивило, что большая часть RCD/RCBO типа AC. Даже тип A прям поискать пришлось, в итоге набрал солянку из разных производителей.
2026-01-07 18:11:46
Batkovich Dmitry@itoolsy
Ага, потому что ответ был мне: а зачем?
2026-01-07 18:18:40
Egor 🐱😺 Solominov@Senior_Oracle_DBA
Сорян за некропост, кафкас под телефонный заказ собирают и находят всё что нужно обычно есть ещё пара шопов в никосии
2026-01-09 15:59:35
OLEG Pjktu@OlegP100500
Мне кафакс 3 месяца "вот на следующей недели точно будут" вёз выключатели легранд (При том доп заказ не хватило в наличии). И так и не привёз.
2026-01-09 17:52:46
Eugene Pakhomov@p_himik
Так и делал с чем-то. Но полно вещей, которых у них в принципе нет.
Потом ещё запросто оказывается, что такого на острове вообще нет.
2026-01-09 16:48:24
Egor 🐱😺 Solominov@Senior_Oracle_DBA
Ну я обычно с тродос электрик работаю, выбор больше но не уверен что в лиме есть
2026-01-09 21:48:04
NightWatch@NightWatchTg
есть и в Лимассоле
2026-01-10 07:30:08
Batkovich Dmitry@itoolsy
Я так попробовал, даже лично в магазине заказ оставлял. Через недели 2 со Скруджа привез
2026-01-09 17:57:53
Artem Zaiatskii@stokwel
А где пара? Только один знаю, на юго-западе
2026-01-10 08:11:05
Eugene Pakhomov@p_himik
Хмм, у меня ж на задярке отдельное УЗО.
Если он будет типа B, то, наверное, противопожарное УЗО может быть уже и послабже типом?
Почитал немного - походу да, так можно.
2026-01-08 10:46:18
Batkovich Dmitry@itoolsy
Там ещё есть такая штука, как селективное узо. Если у вас линия и парочка простых узо, то вы никак не сможете гарантированно отключать то, что вам надо.
2026-01-08 10:52:30
Eugene Pakhomov@p_himik
Это да, вводное УЗО селективное.
2026-01-08 10:58:53
Eugene Pakhomov@p_himik
Я изначально хотел делать с УЗО-цепочками длиной не два, а три. Но быстро понял, что time delayed RCD это вообще на грани фантастики или индустриализма. :)
2026-01-08 10:55:41
Batkovich Dmitry@itoolsy
Да, мысли верные)
2026-01-08 10:59:17
Eugene Pakhomov@p_himik

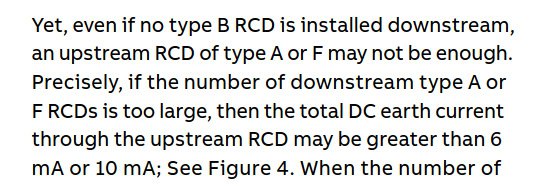

А нет, не всё так просто. Ладно, буду дальше читать.
Может, у меня дома и не может в принципе возникнуть ситуации, когда суммарный DC ток настолько большой.
2026-01-08 11:12:18
Batkovich Dmitry@itoolsy
Там основное, во всех типах узо, что нет регламентированного минимального тока срабатывания. Поэтому селективность строится именно на задержке, а не исходном токе. Вообщем, такое себе и как многие пишут, нафиг не надо в жилом секторе)
2026-01-08 13:10:12
Eugene Pakhomov@p_himik
Жилой сектор жилому сектору рознь. :)
И тут суть ведь не в селективности, а в том, что суммарная утечка может быть большой, а УЗО при этом не будет срабатывать. "RCD blinding".
2026-01-08 13:43:15
Batkovich Dmitry@itoolsy
Ну, эоо уже вероятности гораздо меньших порядков, чем появления dc утечки при АС узо. Я о том, что быть может что угодно и не всегда есть смысл тратить сотни денег на систему.
2026-01-08 14:10:17
Kail@kailix
всегда считал, что у УЗО неотключающий порог — половина номинала 🤔
2026-01-08 13:46:30
Batkovich Dmitry@itoolsy
Там нет такого. Там не более, чем. А меньше - как получится. Именно поэтому и сделаны S типы с увеличенным (или программируемым) временем срабатывания.
Но вообще - все это такое....))
2026-01-08 14:01:20
Kail@kailix
здесь должен был быть медиа файл, но наш сервер не резиновый: MessageMediaUnsupported
2026-01-08 15:15:26
Batkovich Dmitry@itoolsy
Я наверное криво сформулировал.
Про меньший = может и 30, 25,15 и.. а вот про 1/2 номинала не слышал.
И про селективные, я имел ввиду, что условие срабатывания обоих выполнено. Типа ушла фаза прям жестко и вся линия выбита. Вообщем мы об дном и том ж)
2026-01-08 15:18:32
NightWatch@NightWatchTg
B...C... у меня вообще стоят D
кто-то про запас поставил 😃
2026-01-07 18:18:52
Batkovich Dmitry@itoolsy
Дешево и сердито
2026-01-07 18:18:58
Batkovich Dmitry@itoolsy

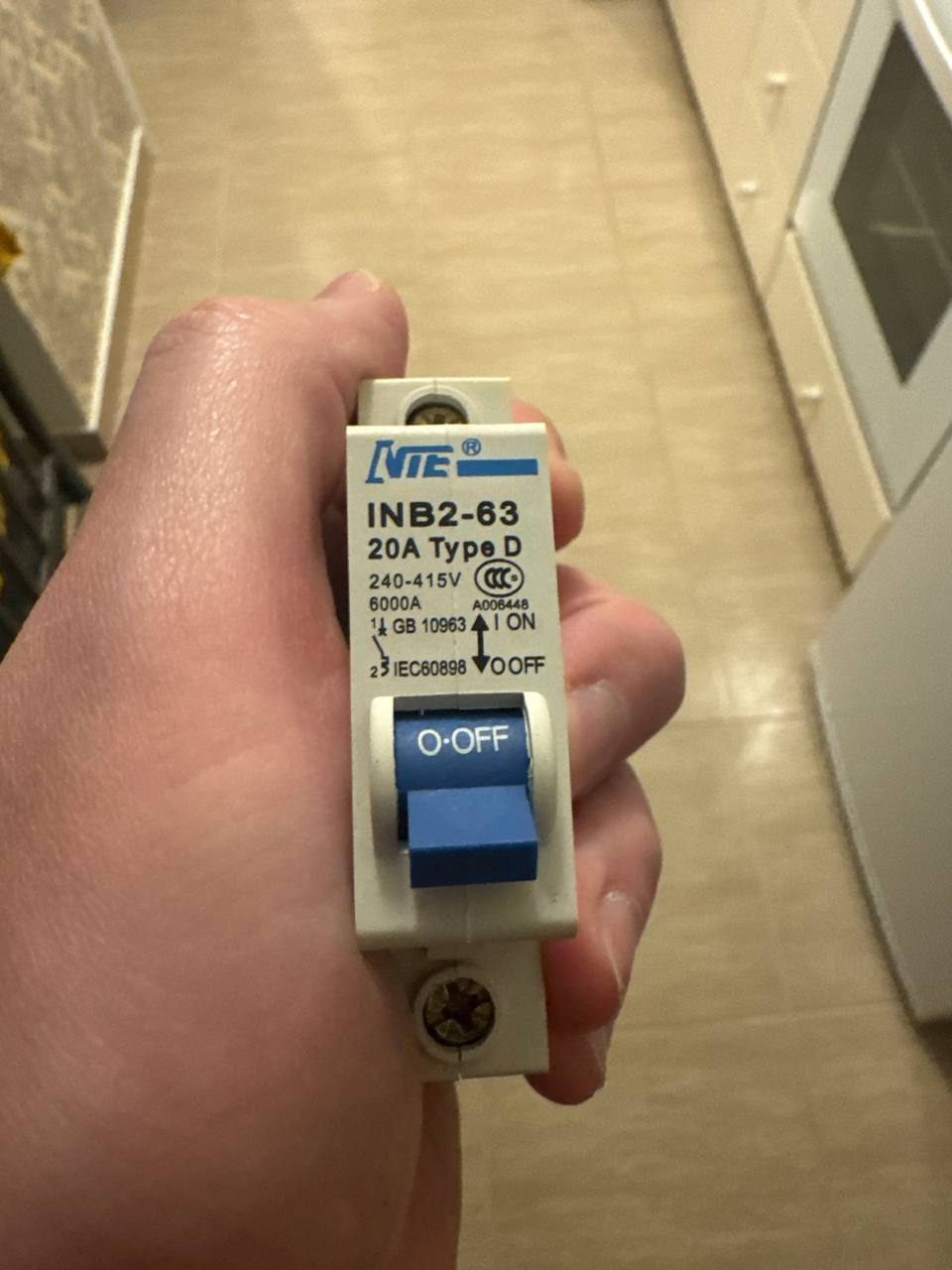

Это классика местная. Вот такое?
2026-01-07 18:19:54
NightWatch@NightWatchTg
да, они
2026-01-07 18:20:34
Batkovich Dmitry@itoolsy
Да уж. Заменил весь щиток, после того как один из них задымил
2026-01-07 18:21:13
