а вот это уже не угар, а примеры трассировки TopoR'ом :)

Почти мицелий.

А какая здесь трассировка?

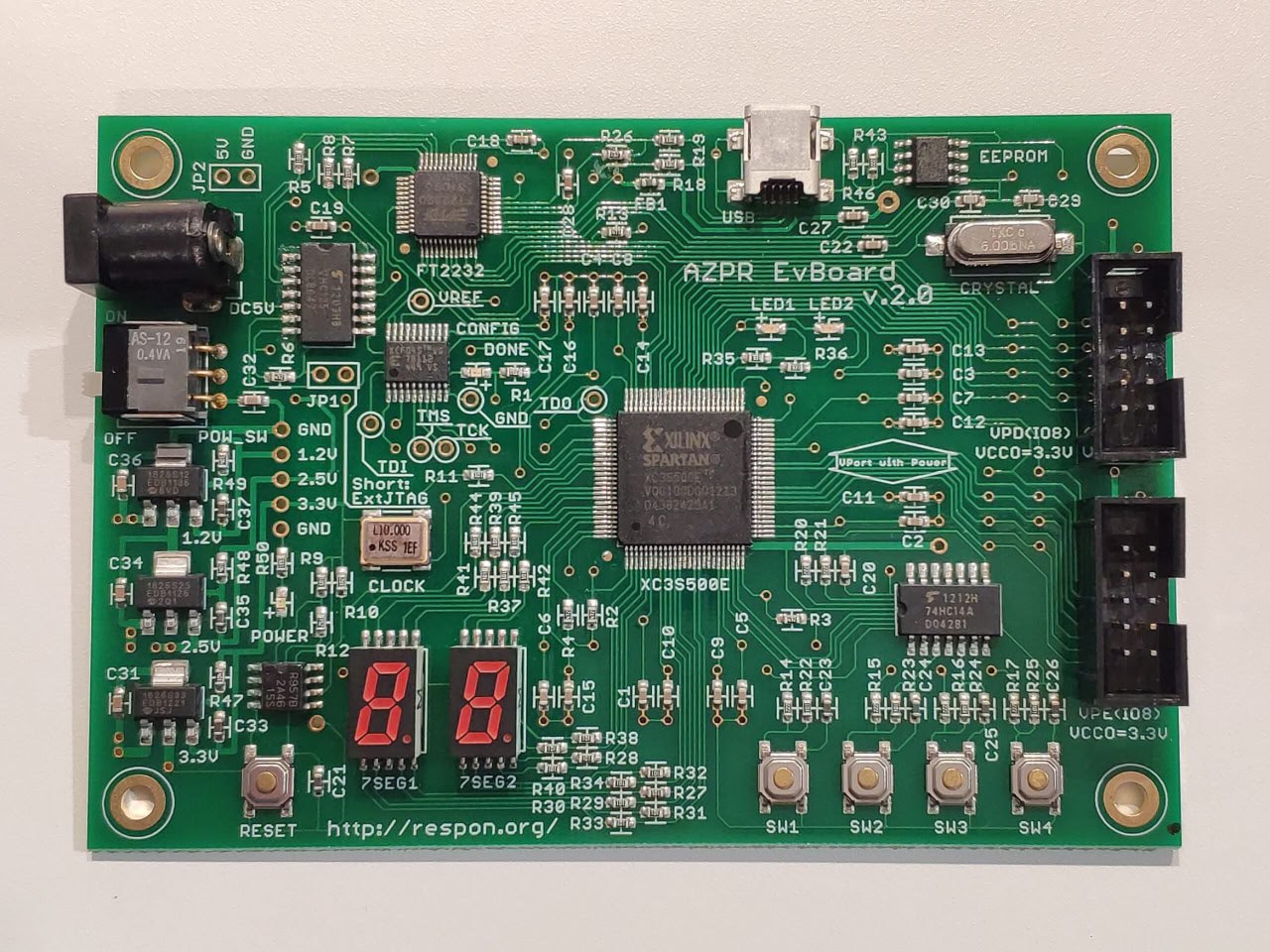

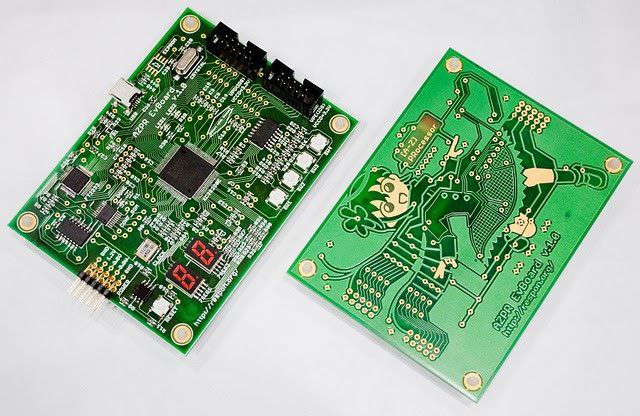

боян примерно 10-летней давности :) вообще, тут есть несколько серьёзных моментов: 1) кварцевый резонатор нужно максимально близко к выводам МК подключать, а они в разные углы платы разнесли, ещё и общий провод на нагрузочные конденсаторы резонатора наверняка из очень грязной части схемы идёт, так что тут вопрос, конечно... 2) линии D+ и D- USB вряд ли выровнены по длине, да и ещё одна из них ныряет на другой слой, хотя на такой длине может быть не очень критично 3) нет защиты от статики по линиям данных USB 4) по выходам линейных стабилизаторов нет ёмкостей, так же мне кажется, что и по выводам питания микросхем нет блокировочных конденсаторов но задача, наверное, была сделать плату с анимешной картинкой - с ней справились хорошо

Красивая, но бестолковая
